Фланец плоский ГОСТ 12820-80

Гост 12820-80 распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С). Требования пп. 1; 2 (за исключением показателя «Масса»); 3; 6; 10; 11 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.

Пр име ч а н и я :
1. Допускается обработка поверхностей А с шероховатостью Ra < 100 мкм.
2. Допускается выполнять угол фаски под сварной шов (55 ± 3)°.

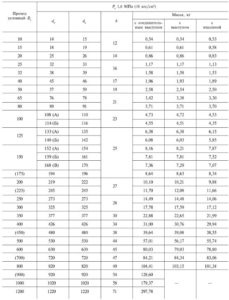

П р и м е ч а н и я к табл. 1—5:
1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры
общего назначения.
2. Масса рассчитана по номинальным размерам фланца.

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815—80.
Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4, 5, 8 и 9.
П р и м е р у с л о в н о г о о б о з н а ч е н и я при заказе круглого стального плоского
приварного фланца Dy 50 мм на Ру 1,0 МПа (10 кгс/см2) из стали 25, исполнения 1 (с соединительным выступом):
Фланец 1 -5 0 -1 0 cm. 25 ГОСТ 12820-80
То же, квадратного:
Фланец квадратный 1—50—10 cm. 25 ГОСТ 12820—80
При заказе фланцев с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.
При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1—5.
