Заглушка с рукояткой Т-ММ 25-01-06
Заглушка с рукояткой стальная предназначена для временного или постоянного перекрытия участков трубопроводов. Обеспечивает герметичность за счет соответствующих уплотнительных поверхностей и прокладок различного вида.
ИСПОЛНЕНИЕ ЗАГЛУШЕК С РУКОЯТКОЙ

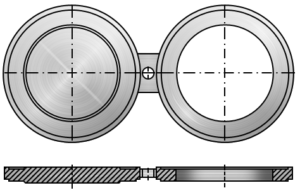

I – Заглушки с рукояткой плоские.
Применяются для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80.
Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа).
Применяются для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80.
Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа).

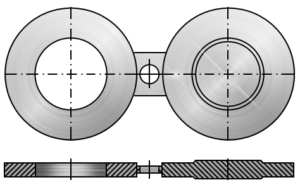

II – Заглушки с рукояткой выступ — впадина.
Применяются для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80.
Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа).
Применяются для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80.
Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа).

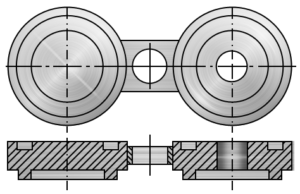

III – Заглушки с рукояткой шип-паз.
Применяются для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80.
Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа).
МАРКИ МАТЕРИАЛОВ
Углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Заглушка с рукояткой ЗР(II)200-16-09Г2С Т-ММ-25-01-06-02
ЗР – Заглушка с рукояткой;
(II) – второе исполнение(выступ-впадина);
200 – условный проход (Ду, мм);
16 – условное давление (Ру, кгс/см2);
09Г2С – марка стали.
ЗР – Заглушка с рукояткой;
(II) – второе исполнение(выступ-впадина);
200 – условный проход (Ду, мм);
16 – условное давление (Ру, кгс/см2);
09Г2С – марка стали.
