Угольник герметизируемый ГОСТ20189-74

ГОСТ 20189—74. Угольники фланцевые проходные герметизируемые для соединений трубопроводов по наружному конусу.

1. Фланцевые проходные герметизируемые угольники должны
изготовляться двух исполнений.

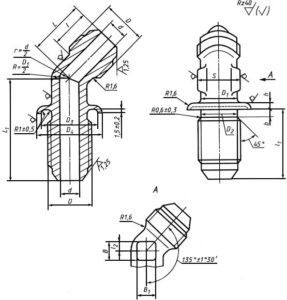

2. Конструкция и размеры фланцевых проходных угольников исполнения 1
должны соответствовать указанным на черт.1 и в табл.1.



Таблица 1

На- руж- ный диа- метр труб	При- ме- няе- мость								±0,3													Масса 100 шт., кг
										Но- мин.	Пред. откл.	Но- мин.	Пред. откл.	Но- мин.	Пред. откл.	Но- мин.	Пред. откл.	±0,2				Алю- ми- ние- вый сплав	Сталь	Брон- за
3		1,7	M8x1	6	6,5	8,2	12	1	11	27,0	±0,3	4,1	±0,25	19	±0,3	37	±0,4	1,5	1,5	3,5	5	—	—	1,44
4		2,7	М10х1	8	8,5	10,2	14	10	12	28,0		5,1		21		40					6	—	2,57	2,46
6		3,7	М12х1	10	10,5	12,2	16	12	13	29,0		6,1		23		41						1,10	3,08	2,94
8		5,5	М14х1	12	12,5	14,2	18	14		30,5	±0,4	7,1		24		44		2,0	2,0		7	1,91	5,35	5,12
10		7,5	М16х1	14	14,5	16,2	20	17	14	32,5		8,1		26		47					9	2,51	7,03	6,72
12		9,5	М20х1,5	16	17,8	20,2	24	19	17	35,5		10,1	±0,3	31	±0,4	50				4,5	10	3,79	10,60	10,15
14		11,5	М22х1,5	18	19,8	22,2	27	22				11,1		33		54					13	4,83	13,51	12,94
16		13,5	М24х1,5	20	21,8	24,2	29		18	38,0		12,1		35		56		2,5	2,5		15	5,88	16,45	15,73
18		15,5	М27х1,5	22	24,8	27,2	32	24		39,0		13,6		37		58					17	7,02	19,65	18,80
20		17,0	М30х1,5	24	27,8	30,2	35	27	19	40,0		15,1		39		61					18	9,53	26,63	25,60
22		19,0	М33х2	27	30,0	33,2	38		22	44,0		16,6		43		67				5,5	21	10,67	29,60	—
25		22,0		28				30						44							22	11,86	33,20
28		25,0	М39х2	32	36,0	39,2	44	32	23	46,0		19,6		48		75					26	18,82	52,75
30		27,0		34				36						49							28	18,72	52,40
32		28,0	М42х2	38	39,0	42,2	48	41		47,5		21,1		52		77		3,0	3,0		30	19,97	55,85
34		30,0	М45х2		42,0	45,2	52		24			22,6										21,22	59,60
36		32,0	М48х2	40	45,0	48,2	55		25	48,5		24,1		54		82	±0,5					24,33	68,00
38		34,0		43				46						55								27,45	76,90



Пример условного обозначения фланцевого проходного герметизируемого угольника исполнения 1 к трубопроводу =12 мм из алюминиевого сплава: Угольник фланцевый 1-12-31А ГОСТ 20189-74

То же, из стали марки 45:

Угольник фланцевый 1-12-22А ГОСТ 20189-74 То же, из стали марки 12Х18Н9Т:

Угольник фланцевый 1-12-13А ГОСТ 20189-74 То же, из стали марки 13Х11Н2В2МФ:

Угольник фланцевый 1-12-11А ГОСТ 20189-74 То же, из бронзы:

Угольник фланцевый 1-12-41А ГОСТ 20189-74 То же, для изделий общего применения:

Угольник фланцевый 1-12-31 ГОСТ 20189-74

Угольник фланцевый 1-12-22 ГОСТ 20189-74

Угольник фланцевый 1-12-13 ГОСТ 20189-74

Угольник фланцевый 1-12-11 ГОСТ 20189-74

Угольник фланцевый 1-12-41 ГОСТ 20189-74 (Измененная редакция, Изм. N 2).

1. Конструкция и размеры фланцевых проходных угольников исполнения 2 должны соответствовать указанным на черт.2 и в табл.2.

Пример условного обозначения фланцевого проходного герметизируемого угольника исполнения 2 к трубопроводу =12 мм из алюминиевого сплава:

Угольник фланцевый 2-12-31А ГОСТ 20189-74

То же, из стали марки 45:

Угольник фланцевый 2-12-22А ГОСТ 20189-74

То же, из стали марки 12Х18Н9Т:

Угольник фланцевый 2-12-13А ГОСТ 20189-74

То же, из стали марки 13Х11Н2В2МФ:

Угольник фланцевый 2-12-11А ГОСТ 20189-74

То же, из бронзы:

Угольник фланцевый 2-12-41А ГОСТ 20189-74

То же, для изделий общего применения:

Угольник фланцевый 2-12-31 ГОСТ 20189-74

Угольник фланцевый 2-12-22 ГОСТ 20189-74

Угольник фланцевый 2-12-13 ГОСТ 20189-74

Угольник фланцевый 2-12-11 ГОСТ 20189-74

Угольник фланцевый 2-12-41 ГОСТ 20189-74

2. Резьбовая часть угольников — по ГОСТ13955-74.
3. Маркировать и клеймить — по ГОСТ13977-74.
4. Технические условия — по ГОСТ13977-74.

Черт.2

Таблица 2

На- руж- ный диа- метр труб	При- ме- няе- мость								±0,3						±0,4	±0,2				Масса 100 шт., кг
										Но- мин.	Пред. откл.		Но- мин.	Пред. откл.						Алю- ми- ние- вый сплав	Сталь	Брон- за
3		1,7	M8x1	6	6,5	12	15	7	11	24	±0,3	1	17	±0,3	36	3	3	5	5	—	—	1,17
4		2,7	M10x1	8	8,5	15	18	10	12	25		2	18		38			6	6	—	2,08	1,99
6		3,7	M12x1	10	10,5	18	21	12	13	26			21		39					1,13	3,22	3,09
8		5,5	М14х1	12	12,5	20	23	14		27					42			7	7	1,57	4,47	4,28
10		7,5	М16х1	14	14,5	22	25	17	14	29		3	22		45			9	9	2,27	6,46	6,19
12		9,5	М20х1,5	16	17,8	27	30	19	17	32	±0,4	4	26		48		4	10	10	3,14	8,95	8,57
14		11,5	М22х1,5	18	19,8	30	33	22					28		51			13	13	4,23	12,05	11,52
16		13,5	М24х1,5	20	21,8	32	35		18	34		5	30		54			15	15	5,12	14,60	14,00
18		15,5	М27х1,5	22	24,8	35	38	24		35			31	±0,4	59			16	17	6,52	18,60	17,80
20		17,0	М30х1,5	24	27,8	37	40	27	19	36		6	33					18	18	8,10	23,08	22,20
22		19,0	М33х2	27	30,0	40	48		22	40			36		63	4	5	20	21	9,20	26,20	—
25		22,0		28				30				7	39					21	22	10,30	29,38
28		25,0	М39х2	32	36,0	45	49	32	23	42		9	43		73			25	28	13,70	39,10
30		27,0		34				36												15,42	43,90
32		28,0	М42х2	38	39,0	55	59	41		43			44		75				30	17,06	48,60
34		30,0	М45х2		42,0	60	64		24											18,70	53,30
36		32,0	М48х2	40	45,0				25	44		10	48		79			28		21,85	62,25
