Патронные нагреватели ТЭНП

Патронные нагреватели ТЭНП

ТЭНы патронные, пальчиковые тэн или ТЭНП — это нагревательные элементы небольших размеров с высокой удельной поверхностной мощностью. Данные особенности позволяют использовать эти нагреватели в ограниченных рабочих пространствах. ТЭНы патронного типа предназначаются для нагрева твердых сред или тел и используются для контактного нагрева металлических частей различных машин, но могут использоваться и для нагрева газообразных и жидких сред (оснащаются штуцером).

Патронные нагреватели состоят из стального или латунного корпуса, внутри которого находится нагревательный элемент из резистивной проволоки высокого сопротивления. Проволока наматывается спиралью на керамический сердечник и изолируется от стенок корпуса электротехническим переклазом.

Применение патронных нагревателей:

  • для нагрева металлических форм смонтировав их в тело заготовки в высверленное отверстие
  • для нагрева воздуха и газов
  • для разогрева жиров и масел
  • для воды и слабых растворов кислот и щелочей.

Разновидности:

ТЭНП высокомощные, до 50 Вт/кв.см

Среднемощные ТЭНП, до 15 Вт /кв.см
Маломощные ТЭНП, напряжение 24 В
ТЭНП со встроенной термопарой
Опции для патронных нагревателей
ТЭНП с квадратным сечением
ТЭНП с влагозащитной (IP 67)
Нагреватели для 3D принтеров
Существует несколько видов патронных нагревателей, отличающихся как типами подключения и оснащением дополнительными монтажными элементами, так и максимально допустимой удельной поверхностной мощностью.

Технические характеристики

Напряжение В 24 — 120 — 130 — 240 — 380 — 400
Погрешность мощности + 5 % — 10 %
Мощность Зависит от размера
Погрешность длины ± 3% максимум на 0.787 дюйм
Погрешность диаметра -0.0039 до -0.0059 дюйм
Остаточный ток <=0.5mA при 253 В
Изоляция >=5 MВ при 500 В
Нагреватели с высоким напряжением 1500 В > при рабочем напряжении 24 В
500 В > при рабочем напряжении 24 В
Материал корпуса Нержавеющая сталь
Провод Никель-хром 80/20
Температура плавления 750oС

Внутреннее строение расширяющегося ТЭНП с раздвоенным корпусом

1. Никель-хромовый нагревательный провод 80/20 с температурой плавления 1400 градусов по Цельсию.
2. Гранулированный оксид магния.
3. Твердая теплостойкая заливка (паста).
4. Вывод.
5. Корпус из нержавеющей стали марок AISI 304/316/321.
6. Керамический сердечник.
7. Твердый керамический наконечник.

Высокомощные нагреватели патронного типа

Высокомощные патронные нагреватели отличаются высокой рабочей температурой и соответственно высоким уровнем поверхностной мощности – до 50 Вт на квадратный сантиметр. Основными сферами применения являются — формовка и плавка материалов, нагрев жидкостей и сварка
Корпус высокомощного патронного электронагревателя, изготавливается из нержавеющей стали. Этот материал является наиболее подходящим, так как он устойчив к деформации, которая вызывается скачками температуры при работе нагревателя. Изоляция нагревательной проволоки от корпуса выполнена из магнезита (чистого оксида магния). Для изготовления нагревателя используется проволока Х20Н80 — нихром, этот сплав наиболее эффективен, долговечен и обладает постоянными свойствами в необходимых температурных режимах.

Среднемощные нагреватели патронного типа

Среднемощные патронные нагреватели отличаются удельной поверхностной мощностью не более 15вт/см², рабочей температурой до 350⁰С и менее сложной конструкцией. Основными сферами применения являются — литье, плавление и сварка полимерных материалов, нагрев жидкостей и газообразных сред.

Изготавливаются среднемощные патронные нагреватели из углеродистой или нержавеющей стали, меди, латуни или алюминия. Внутри корпуса патронного нагревателя находится керамический изолятор, который отличается хорошей теплопроводностью и прекрасно справляется с температурными перепадами.

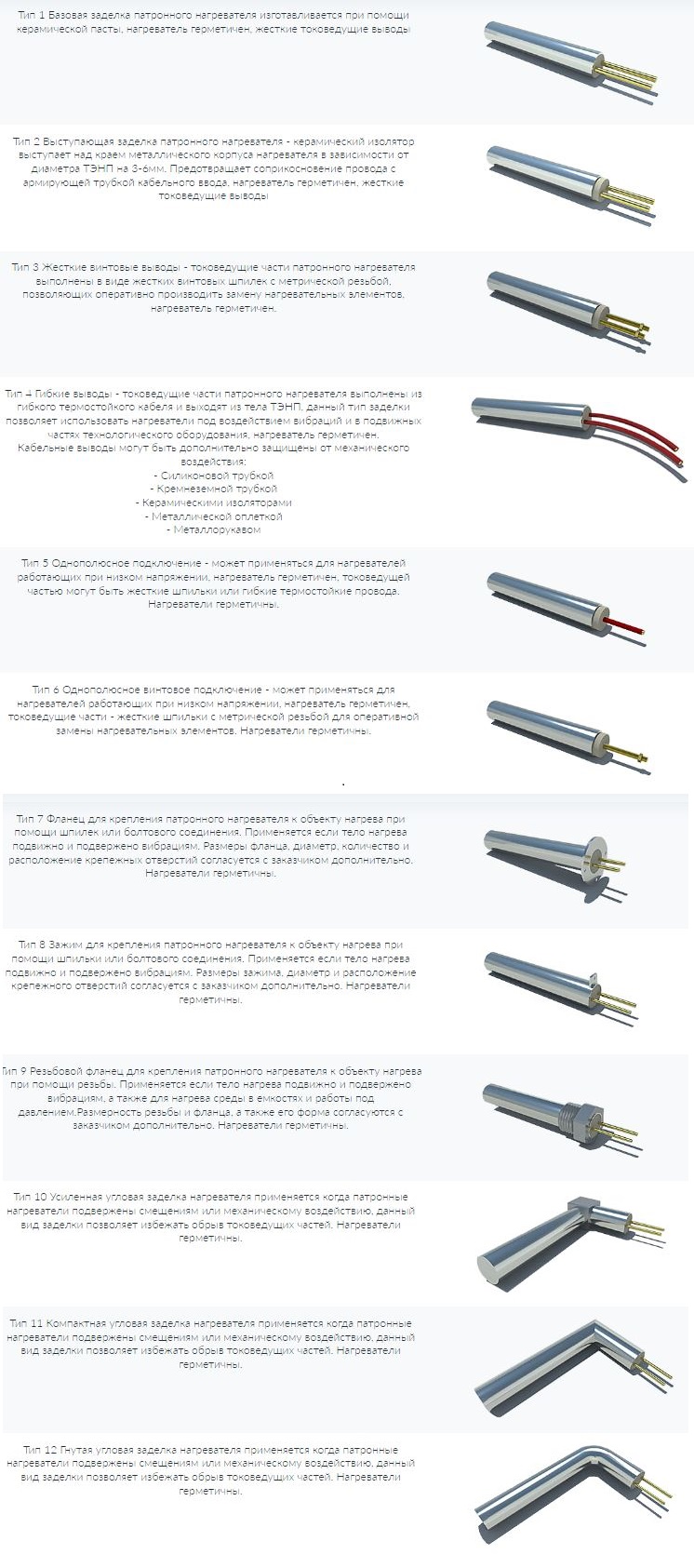

Варианты концевой заделки патронных нагревателей
